BIOTITE (MAX10 FPGA CARD)

¥ 6,000

*Tax included.

*Additional shipping charges may apply, See detail..

About shipping fees

The shipping fee for this item varies by the shipping method.
Customers can choose the shipping method at time of purchase.

  • Letter-Pack

    Your delivery status can be checked online.

    Shipping Fees are the same all over country inside Japan 350JPY

  • EMS

    This shipping supports package tracking and compensation for damages.

    Shipping Fees are the same in all countries outside Japan ¥ 2,200

*Japan domestic shipping fees for purchases over 3,000JPY will be free.

Report

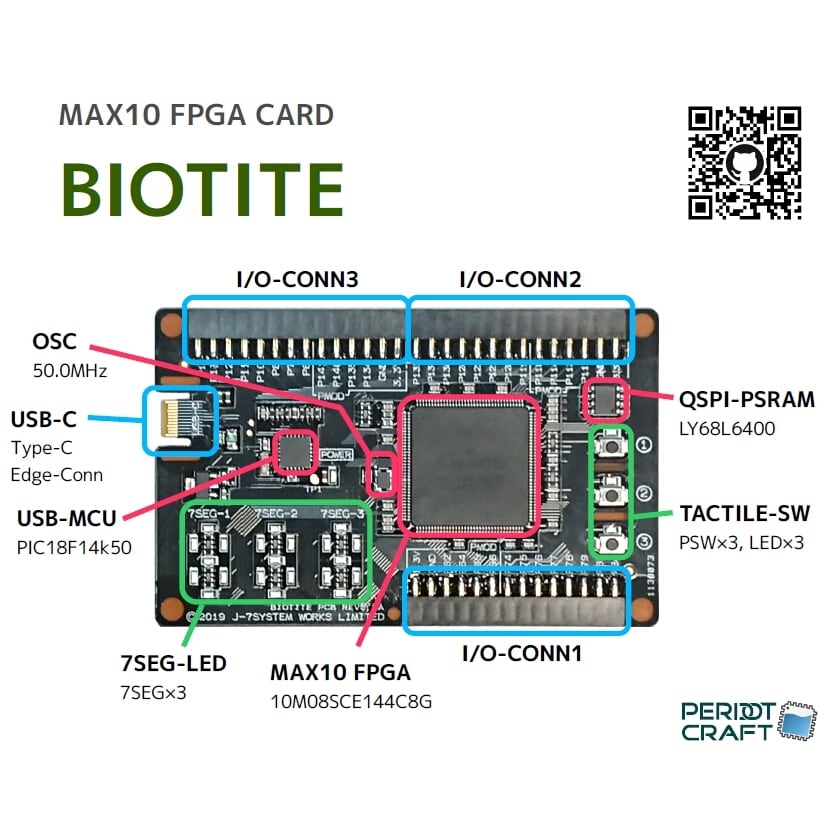

BIOTITE（ビオタイト）はクレジットカードサイズのMAX10 FPGAカードです。84mm×53mm×2.6mmの超薄型サイズでいつも財布の中に入れておけます。
オンボードにはタクタイルスイッチ、7セグ配置のLED、USB-Blaster互換機能として使用可能なUSBマイコンを搭載しています。Type-Cのカードエッジコネクタの他、シングルラインのPMODが接続できるI/Oコネクタを3箇所に用意しており学習用に最適です。

●内容物
・BIOTITE MAX10 FPGAカード ×1
・USB A-Cケーブル(1m) ×1

●ボードI/O
・14ピンMILピッチコネクタ×3（12 I/O,GND.3.3V）※5V入力には対応していません
・7セグメントLED ×3（緑色LEDを配置）
・タクタイルキー ×3
・キーLED ×3（緑色LEDを配置）
・UBC Type-C（電源およびUSB-Blaster互換機能）

●搭載FPGA
・MAX10 10M08SCE144C8G（8kLE, 387kbitメモリ, 32kバイトUFM, コンフィグROM内蔵）

●ドキュメント
https://github.com/osafune/biotite

※本製品はMaker Faire向け商品の再販です。ドキュメントを熟読の上でご購入するようお願いいたします。
